DESCRIPTION :

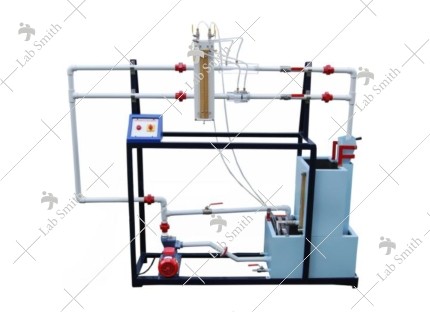

The apparatus consists of three pipelines emerging out from a common manifold. One pipe line contain a Venturimeter, second contains an Orifice and third pipe line contains a Rotameter. The pressure tapings from the Venturimeter and Orificemeter are taken to differential manometer to measure pressure difference. The Venturimeter, Orificemeter and Rotameter are connected in parallel and any one of them can be put in operation by operating valves provided at the downstream.

Present set-up is self-contained water re-circulating unit, provided with a sump tank and a centrifugal pump. Flow control valve and by-pass valve are fitted in water line to conduct the experiment on different flow rates. Flow rate of water is measured with the help of measuring tank & stop watch.

EXPERIMENTATION:

• To determine the co-efficient of discharged through Venturimeter and orifice meter.
• To measure discharge through Venturimeter, Orificemeter and Rotameter
• To calibrate the Rotameter.

UTILITIES REQUIRED :

• Electricity supply: Single Phase, 220 V AC, 50 Hz, 5-15 amp combined socket with earth connection.
• Water Supply (Initial Fill).
• Floor Drain required.
• Floor Area Required: 1.5 m x 0.75 m.

TECHNICAL DETAILS:

Ordering Details:
